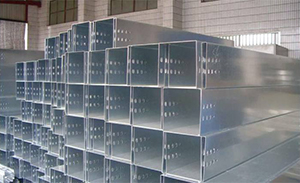

電纜橋架型式為梯級式、帶蓋板，電纜橋架及其附件所用鋼板應采用優質冷軋鋼板，電纜橋架寬度為300mm及以下時，厚度不小于1.5mm;電纜橋架寬度>300mm，<800mm時，厚度不小于2.0mm;電纜橋架寬度> 800mm時，厚度不小于2.5mm。橋架及其附件內外表面均應進行熱浸鋅防腐處理，要求浸鋅厚度不小于65pum,表面應均勻，無毛刺、過燒、掛灰、傷痕等缺陷。在工況環境下其表面應保證30年不生銹。用于制造合同貨物的所有材料(包括焊接材料)應根據使用條件選擇，必須具有符合國家標準或部頒標準的材質證明和出廠合格證。材質應符合GB/T700中Q235A鋼并符合GB/T11253中的有關規定。
所有的部件應按國家標準(最新版本)精確制造。螺栓、螺母等緊固件以及機械配合公差應符合國家標準(最新版本)的規定，垂直、水平度以及偏差應符合有關的標準和規范。所有標準件的型號、技術參數、性能指標應符合工程設計要求，并有出廠合格證。各部分尺寸形狀和位置必須與工程設計圖紙一致。
橋架加工形成后，斷面形狀應端正、無扭曲、彎曲、裂紋、邊緣毛刺等缺陷;電纜橋架表面應光沽平整，不得有易損壞電纜的毛刺，應進行折邊、倒角處理。所有橋架中梯形框槽口應向下焊接，焊縫應平滑、飽滿，不應有氣孔、夾渣、虛焊、咬邊等缺陷。電纜橋架采用連接片內外雙面固定，接地孔、板或螺栓表面不噴塑。電纜橋架長度的極限偏差范圍:長度為2000mm時為+2mm, 4000mm 時為+3mm，6000mm 是為+6mm。
相同貨物和相同部件的結構、性能參數、尺寸和公差配合，應完全相同，以保證其互換性。電纜橋架及其附件應技術先進、成熟、安全可靠，便于安裝操作、維護和管理。電纜橋架及其附件應造型美觀、線形流暢、表面平整光潔、色彩協調。所有合同貨物在使用年限內，滿足不變形、不銹蝕、不褪色的要求。
在運輸過程中應采取措施防止表面防護層剝落與變質。對于輸過程中發生的任何表面鍍層損壞，承包單位應對損壞部位按表面防護技術要求重新進行清理和鍍膜，使之與損壞前無明顯差異。
電纜橋架應滿足強度、剛度及穩定性要求，且符合下列規定:電纜橋架的強度應滿足電纜及其附件荷重和安裝維護的受力要求并考慮短暫上人的附加集中荷載1000N。電纜橋架的承載能力，應在可能的受力荷載(包括電纜橋架與附件自重、敷設的電纜以及安裝荷載)下不得產生永久變形，且安全系數應大于1.5。
電纜橋架在允許均布承載作用下的相對撓度值不大于1/200。
